Como Interpretar um Projeto Elétrico
O projeto elétrico é um dos documentos mais importantes em uma obra, pois garante a segurança e o funcionamento adequado das instalações. Saber interpretar corretamente esse tipo de desenho técnico é fundamental para engenheiros, eletricistas, estudantes e até proprietários que desejam compreender melhor sua construção.
1. O que é um projeto elétrico?
O projeto elétrico é um conjunto de plantas, diagramas e memoriais descritivos que mostram como será feita a distribuição da energia elétrica em um imóvel. Ele contém informações sobre fiação, disjuntores, tomadas, pontos de luz e dispositivos de proteção.
2. Principais elementos de um projeto elétrico

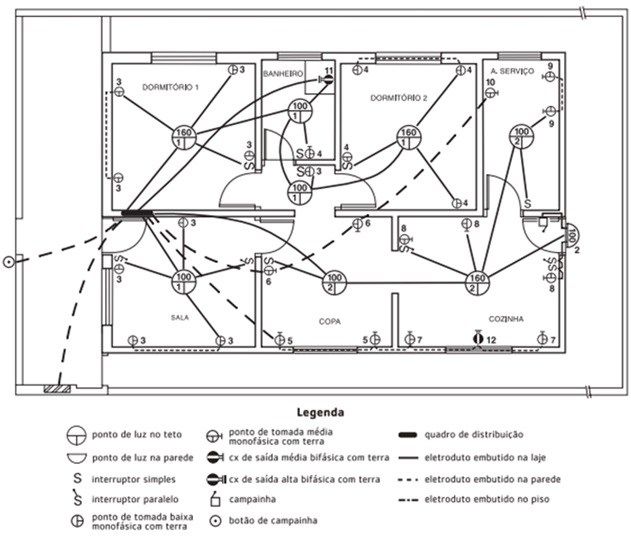

- Planta baixa elétrica: representação do imóvel vista de cima, indicando pontos de iluminação, tomadas e interruptores.
- Diagramas unifilares: mostram a ligação entre quadro de distribuição, disjuntores e circuitos de forma simplificada.
- Quadro de cargas: tabela que indica a potência de cada circuito e ajuda na escolha dos disjuntores e fios adequados.
- Memorial descritivo: documento que detalha materiais, bitolas de cabos, dispositivos de proteção e normas utilizadas.
3. Principais símbolos elétricos e seus significados
| Símbolo | Descrição |
|---|---|
| ○ | Ponto de iluminação (lâmpada simples) |
| ◎ | Lâmpada fluorescente |
| ☐ | Tomada de uso geral (TUG) |
| ▭ | Tomada de uso específico (TUE), ex: chuveiro, ar-condicionado |
| ⇄ | Interruptor simples |
| ⇆ | Interruptor paralelo (three-way) |
| ⚡ | Quadro de distribuição |
| ⏚ | Aterramento |
| ⎓ | Corrente contínua (DC) |
| ∿ | Corrente alternada (AC) |
Esses símbolos podem variar ligeiramente de acordo com a norma técnica do país, mas em geral seguem padrões internacionais (IEC) ou nacionais (NBR 5410 no Brasil, NP em Portugal, etc.).
4. Como interpretar
- Leia a legenda: todos os símbolos e convenções usados na planta estão descritos nela.
- Observe a planta baixa: nela estão indicados os pontos de iluminação, tomadas, interruptores e circuitos.
- Verifique os diagramas unifilares: mostram a ligação entre quadro de distribuição e circuitos.
- Confira as especificações: incluem bitolas de condutores, tipo de disjuntor e potência instalada.
5. Como seguir o caminho da instalação
Ao analisar a planta elétrica:
- Identifique o quadro de distribuição (ponto central).
- Siga os circuitos desenhados até os pontos de uso (lâmpadas, tomadas, equipamentos).
- Confira a indicação das bitolas de cabos e disjuntores para cada circuito.
- Verifique as legendas, que explicam todos os símbolos e abreviações do desenho.
6. Normas que regem os projetos elétricos
Todo projeto deve seguir normas técnicas para garantir segurança:
- NBR 5410 (Brasil): estabelece critérios para baixa tensão.
- NP 1037 (Portugal): define padrões para instalações elétricas em edifícios.
- IEC 60364 (Internacional): referência global para instalações elétricas de baixa tensão.
7. Exemplo prático
Imagine que, no projeto elétrico de uma sala, aparecem os seguintes elementos:
- Um ponto de luz no teto (🔘) ligado a um interruptor simples (⏻).
- Duas tomadas simples (⬜) distribuídas nas paredes.
- No quadro de cargas, consta que esse circuito deve ser protegido por disjuntor de 10 A com fio de 1,5 mm².
Isso significa que a sala terá uma lâmpada controlada por um interruptor e duas tomadas, todas ligadas a um circuito específico, protegido de acordo com a norma.
Conclusão
Interpretar um projeto elétrico exige atenção aos símbolos, às legendas e às normas técnicas aplicáveis. Com essa compreensão, é possível garantir que a instalação seja executada de forma correta, segura e eficiente, evitando riscos e retrabalhos na obra.
